变配电房电力监控系统

简介：

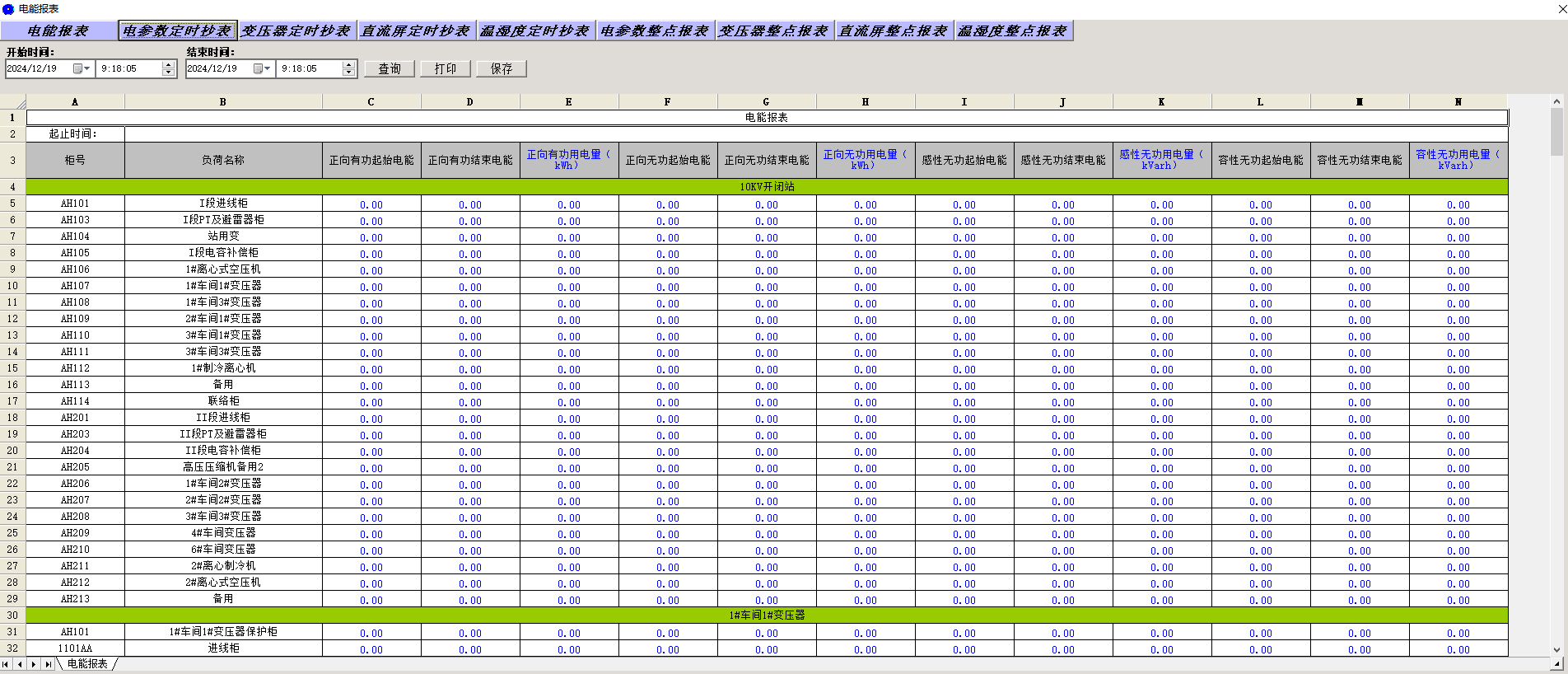

电力监控系统实现配电房高低压成套电气设备的运行状态、电力运维参数等的远程监视以及各类电气开关的遥控和遥测，同时具备事件记录和报表输出等各类功能。系统满足高低压电气运行验收和配电房运维管理要求，并且支持对接各省市上级监管平台和第三方平台。

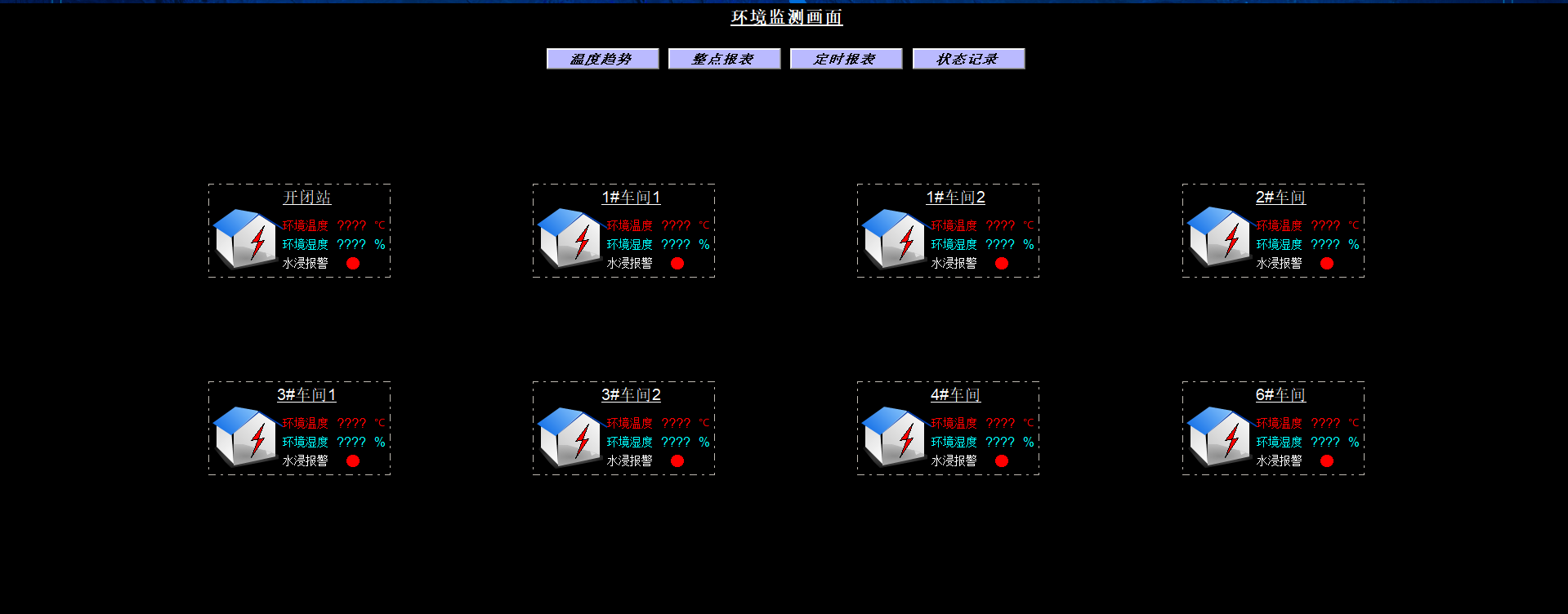

HYD3000电力监控系统可全天候对包括配电房的电力综合监控仪、综合保护装置、无线测温装置、变压器温控器、温湿度计和烟雾报警器等各类配电房设施设备进行实时监控和数据采集，自动生成各类状态曲线和图表，并保存历史记录和相关报警记录。完整地掌握变电站的实时运行状态，同时可以使值班管理人员根据变配电系统的运行情况进行负荷分析、合理调度、远控合分闸、躲峰填谷，把握安全控制、事故处理的主动性，减少和避免操作、误判断，缩短事故停电时间，实现对变配电系统的现代化运行管理。

应用场所：

（1）变电站与配电站：

用于实现“无人值守”或“少人值守”运行，通过本地组态系统完成对断路器、变压器、母线等设备的“四遥”（遥测、遥信、遥控、遥调）功能，实时监控电压、电流、功率及设备状态，快速定位故障并触发保护动作。

（2）‌工业企业（如钢铁、化工、水泥厂）：

在高耗能、高风险生产环境中，系统可对生产线电机、泵机、高压配电柜等关键设备进行全天候监测，预防因过载、缺相、温升异常导致的停机事故，保障生产安全与连续性。

（3）数据中心与通信枢纽：‌

对UPS、柴油发电机、精密空调等关键负荷进行本地化集中监控，确保在市电中断时能快速切换备用电源，避免数据丢失或服务中断，满足高等级供电可靠性需求。

（4）医院与机场：‌

在手术室、ICU、航管系统等一级负荷区域，系统提供本地实时告警与联动控制，保障核心区域不断电、不误操作，提升应急响应能力。

（5）轨道交通与隧道工程：‌

用于监控车站配电室、隧道照明、通风系统等电力设备运行状态，支持本地快速处置突发停电或设备故障，确保运营安全。

（6）‌新能源场站（如光伏电站、风电场）：‌

在偏远地区或网络条件不稳定环境下，本地组态系统可独立运行，实现对逆变器、箱变、储能系统的本地监控与控制，避免因网络中断导致失管失控。

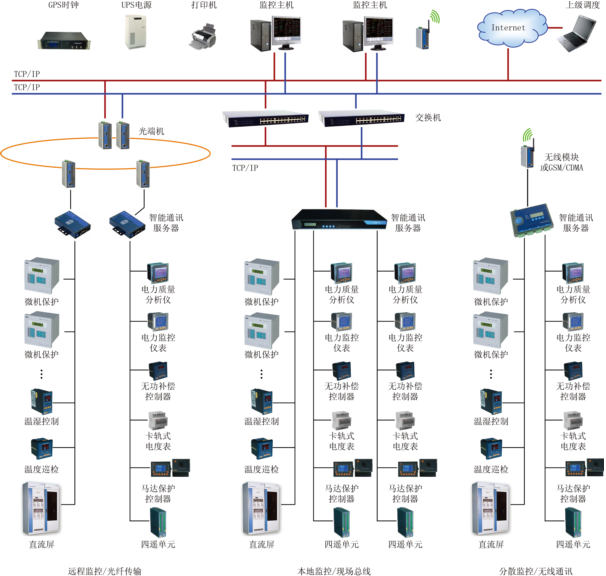

系统结构：

电力监控本地组态系统是以工业控制计算机为核心，结合组态软件构建的本地化监控平台‌，用于实现对电力设备运行状态的实时监测、控制与管理。

这类系统通常部署在变电站、配电室或工厂内部，不依赖公网，具备高安全性和低延迟特性，适用于对数据隐私和响应速度要求较高的场景。

系统主要由以下部分构成：

‌硬件层‌：包括工控机、RTU（远程终端单元）、传感器、变送器及通信网关等，负责现场数据采集与指令执行。

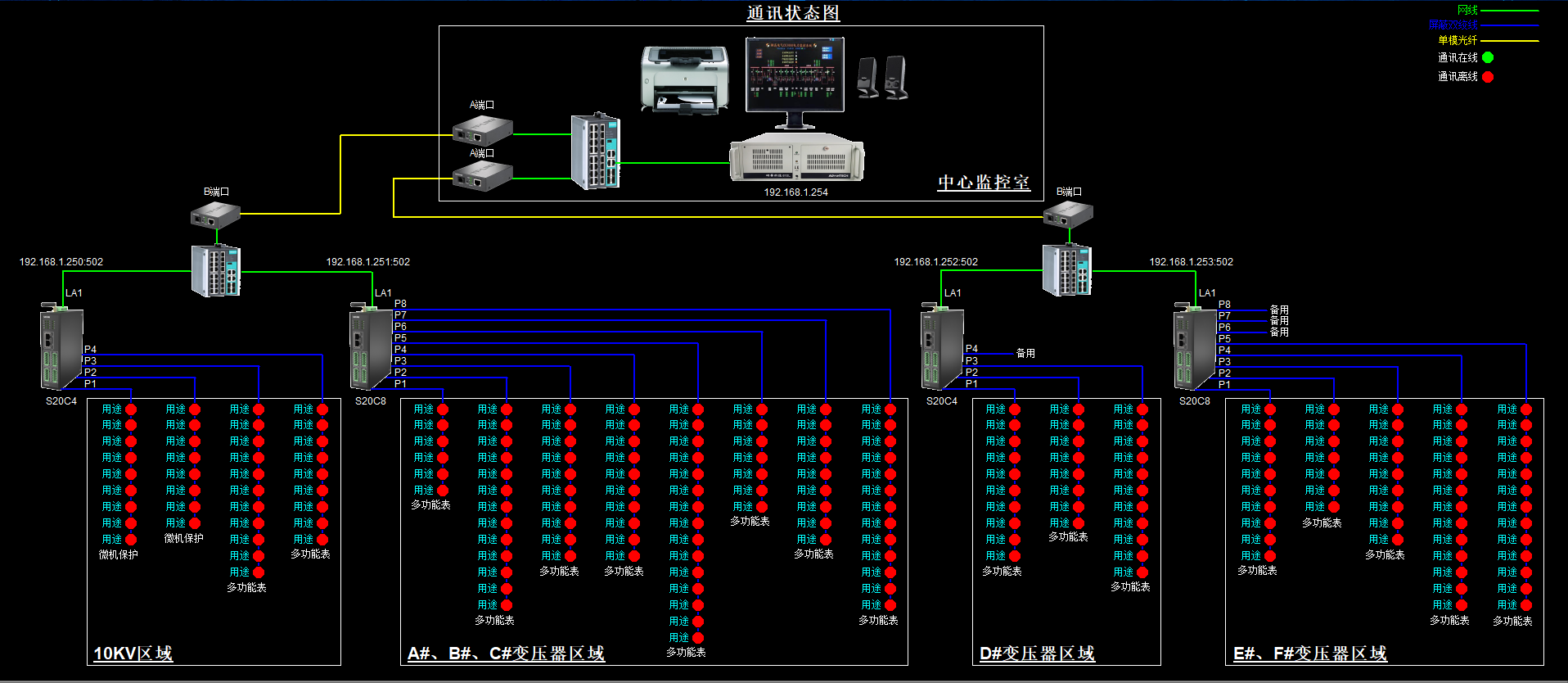

‌网络层‌：采用工业以太网或现场总线（如RS485、Modbus）连接各设备，确保数据稳定传输。

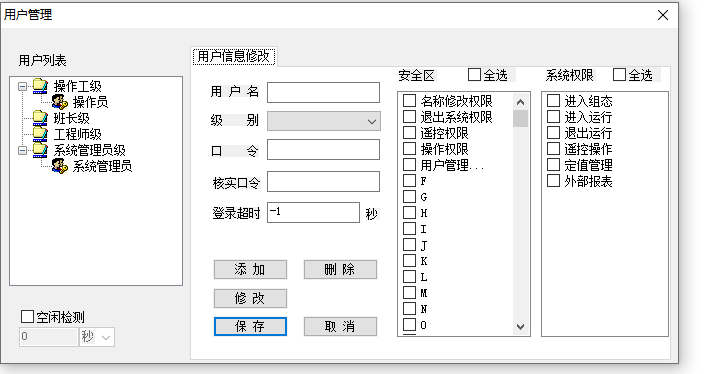

‌软件层‌：基于国产或进口组态软件（如力控、组态王）开发的人机界面（HMI），支持自定义画面、实时趋势显示、报警记录和历史数据查询等功能。

典型应用中，系统可实现母线电压、频率、潮流等关键参数的毫秒级采集，并通过动画连接技术直观展示电气接线图与设备状态。同时支持操作票机制与“五防”闭锁，保障操作安全。

系统功能：

实时监测

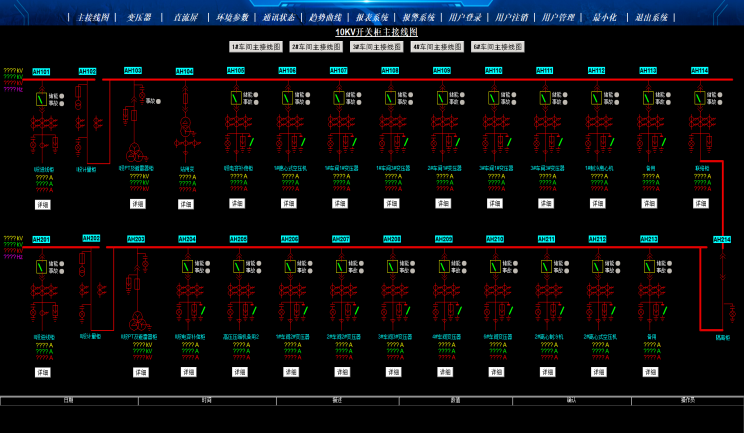

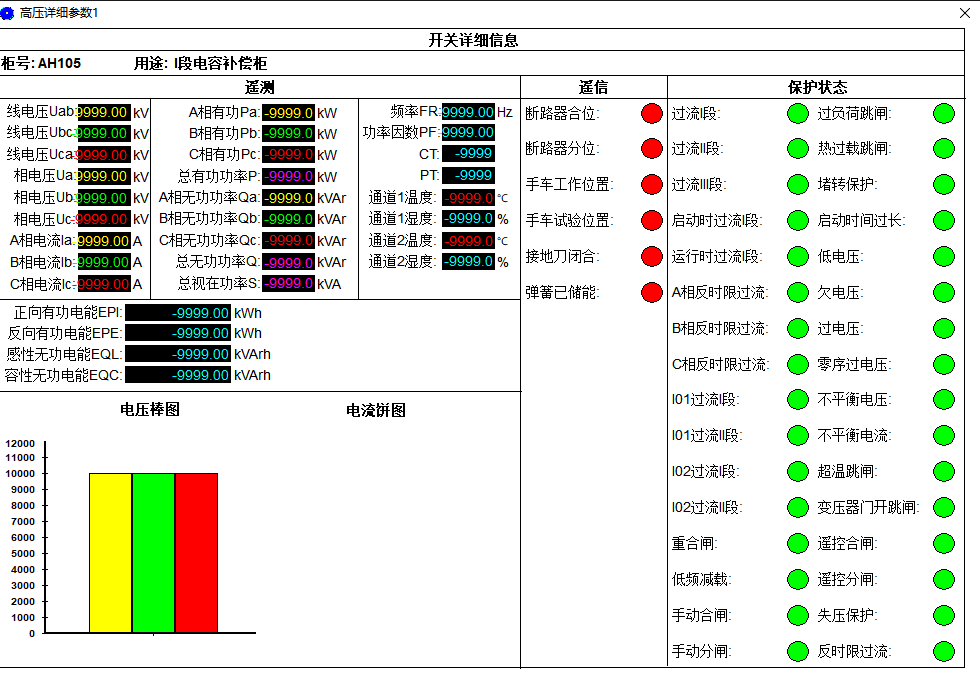

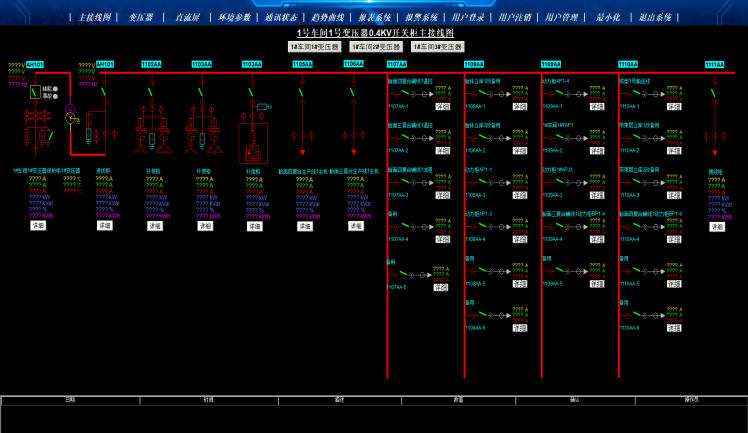

华源达电力监控系统人机界面友好，能够以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合、分闸状态及有关故障、告警等信号。其中，10kV配电系统中监测的开关量主要有：断路器分、合闸信号，手车工作、试验位置信号，远方/就地切换位置信号、弹簧储能状态信号、接地刀合分信号、变压器超温跳闸信号、高温报警信号，保护跳闸信号和事故预告信号；400V低压进线回路电参量主要有：开关状态、三相电流、三相电压、总有功功率、总无功功率、总功率因数、频率和正向有功电能累计值；400V低压出线回路主要有：开关状态、断路器故障脱扣告警、三相（单相）电流、三相功率。
